控制器是潤滑系統的指揮中樞，型號 有CTK100、CTK200、CTZ-1 三種，分另U 適用于CTM10。型、CTM200型、CTZ-1 型 車輛集中潤滑系統?？刂破髯詣?dòng)控制系統 運行，動態顯示油路油壓、休止倒計時、 運行計時、累計工作次數及故障代碼等各 運行參數，并具有過載保護和故障報警功 能。潤滑作業時間為主油管路壓力傳感器 閉合后延續50秒?？刂破靼惭b在駕駛區便 于司機監控的位置。

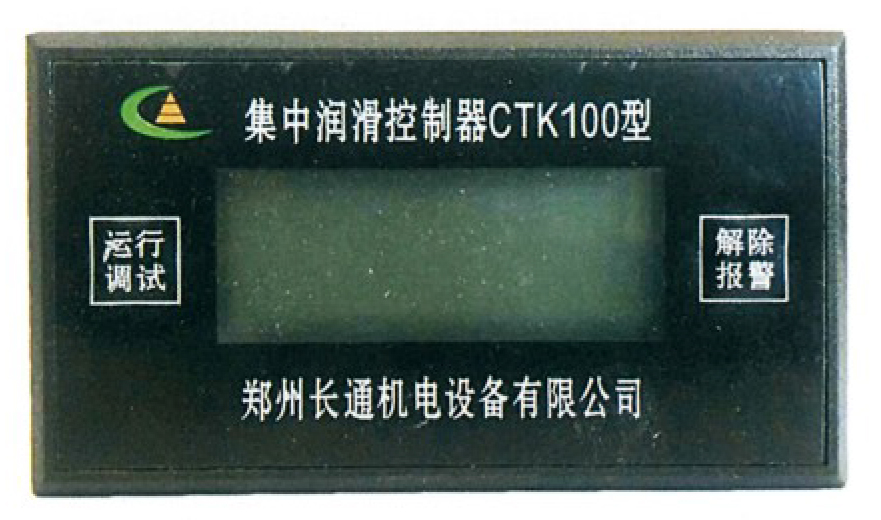

控制器面板上設置“運行調試”鍵和 “報警解除”鍵，可以根據車輛實況靈活 調整系統休止周期(休止周期從6小時到 24小時共設置19檔可調)
工作原理
|

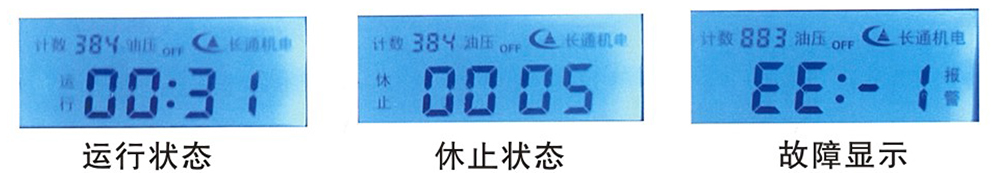

以CTK200型控制器(16小時)為例，當打開點火開關后，控制系統液晶顯示屏動態顯示休止倒計時狀態，計時至00:00時，液晶顯示屏自動轉換為動態顯示潤滑作業計時狀態。供脂泵站運行，當主油管路最遠端油壓達到2.6MPa時，油壓傳感器會向控制器發出到壓信號，此時液晶顯示屏油壓顯示由“OFF”變?yōu)?ldquo;ON”,供脂泵站繼續工作50秒后停止工作，液晶顯示屏回到動態顯示休止倒計時狀態，同時工作計數累計加“”。系統進入下一個休止周期。 供脂泵站工作過程中監控系統未檢測到油壓到壓信號時，供脂泵站會在工作滿120秒后停止，此時油壓持續顯示"OFF”,并顯示故障代碼“EE-1”,同時發出報警信號。30秒后報警自動解除，或按“報警解除”鍵也可解除報警，控制器重新開始16小時倒計時，此時應及時檢查維修。 |
 |
